Après l’installation d’un chapiteau, d’une tente ou d’une structure CTS, cette attestation permet de confirmer que l’établissement a été assemblé conformément aux dispositions prévues par le fabricant.
Cette pièce concerne l’installation réellement réalisée : ossature, assemblages, contreventements, ancrages, haubanage ou lestage. Ces éléments participent directement à la solidité de l’ensemble et à la sécurité du public avant l’ouverture de l’établissement.
APEX CONTROLE intervient à Lyon, dans le Rhône, le Beaujolais et en Auvergne-Rhône-Alpes, ainsi que dans toute la France, pour réaliser les vérifications réglementaires des chapiteaux, tentes et structures recevant du public.
À quoi sert cette attestation?
Ce document est établi après l’installation et avant sa mise en exploitation.
Il confirme que l’établissement a été assemblé conformément à la notice du fabricant et que les prescriptions nécessaires à sa stabilité ont été correctement mises en œuvre.
Il correspond donc à la configuration réellement présente sur le site.
Même correctement conçue, une structure peut présenter des risques lorsqu’un élément est absent, qu’un assemblage est incorrect, qu’un contreventement n’est pas installé ou que les prescriptions relatives aux ancrages et au lestage ne sont pas respectées.
Cette formalité engage ainsi son signataire sur les opérations réalisées.
Qui doit établir ce document?
Ce document est établi par la personne chargée des opérations. Il peut notamment s’agir du chef d’équipe ou d’une personne désignée par l’entreprise ayant réalisé l’installation.
Le signataire engage sa responsabilité sur les opérations effectuées et les informations renseignées.
L’organisateur doit pour sa part disposer des éléments nécessaires à l’exploitation de l’établissement et à son ouverture au public. Selon la manifestation, plusieurs prestataires peuvent participer à l’installation du site, notamment pour une scène, une tribune, un podium ou d’autres structures provisoires.
Le bureau de contrôle ne se substitue pas au signataire.
Lorsqu’APEX CONTROLE intervient, les contrôles portent sur l’ensemble réellement présent afin d’identifier les anomalies ou le risque susceptible d’affecter la sécurité des personnes.
Bon montage d’un CTS : respecter la notice du fabricant
Ces établissements sont conçus pour être assemblés suivant des configurations déterminées. La notice du fabricant constitue donc une référence essentielle.
La vérification peut notamment porter sur :
- les dimensions et la configuration du CTS
- les poteaux, fermes et éléments de charpente
- les assemblages et systèmes de verrouillage

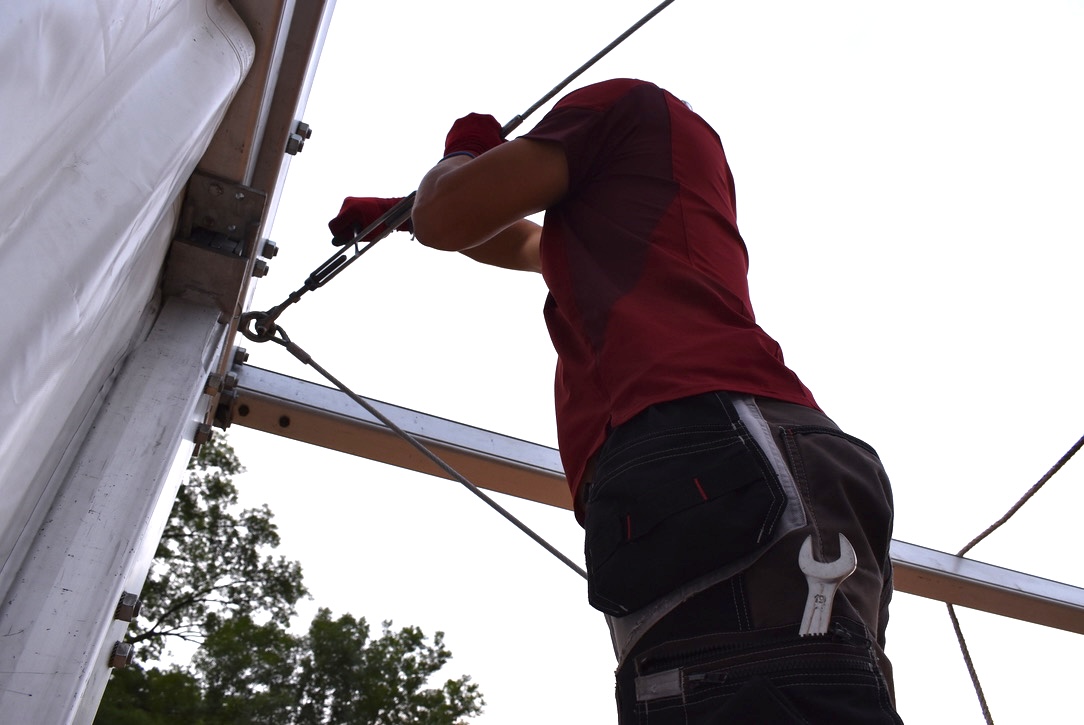

- les contreventements
- les plaques de base et les appuis
- les haubans et leurs points de fixation
- les ancrages ou masses de lestage
- l’état apparent des éléments participant à la stabilité.
Une pièce manquante ou un assemblage incorrect peut modifier le comportement mécanique de l’ouvrage. Il en est de même lorsqu’une configuration différente de celle prévue est réalisée sur le terrain.
Les différents éléments doivent donc être mis en œuvre conformément aux prescriptions du fabricant.

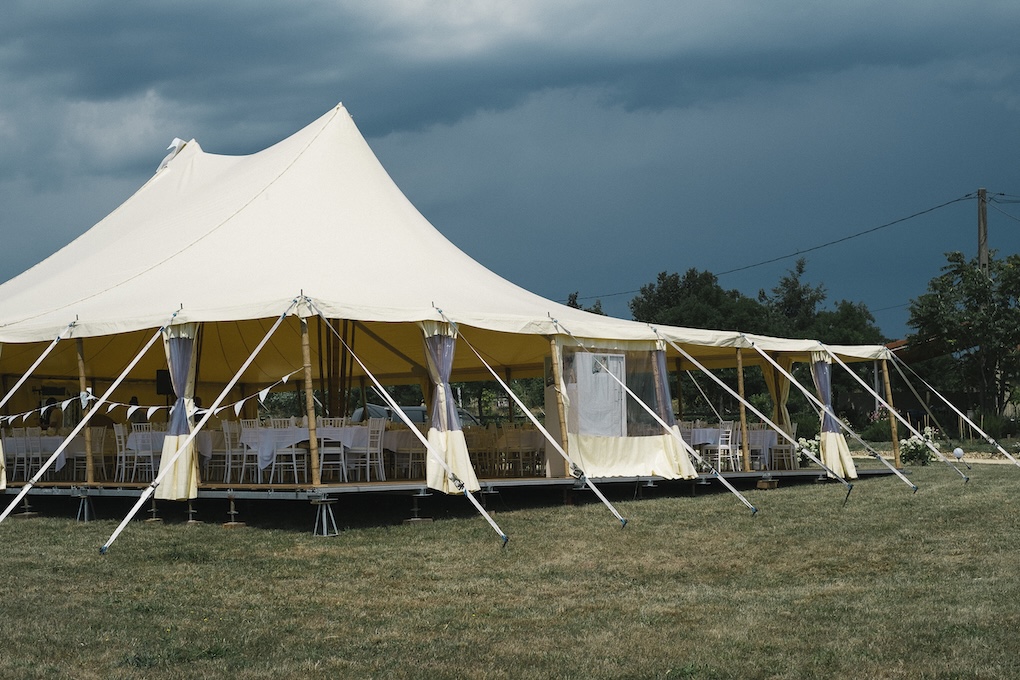

Liaisonnement au sol : ancrage, haubanage et lestage
La stabilité de l’établissement dépend notamment de sa capacité à reprendre les efforts auxquels il peut être soumis, en particulier sous l’action du vent.

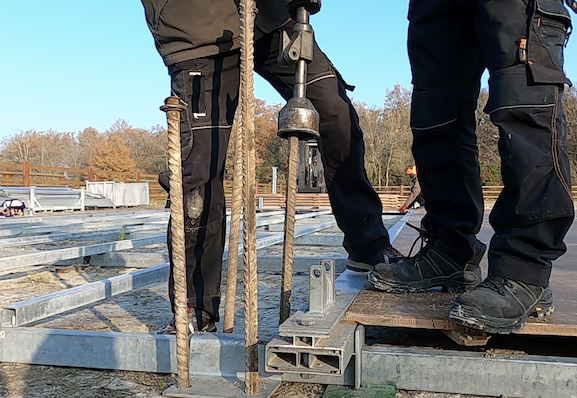

Selon sa configuration, ces efforts peuvent être repris par des pieux d’ancrage, des haubans, des masses de lestage ou par une combinaison de plusieurs dispositifs.
La présence de pieux ou de blocs béton autour de l’installation ne suffit pas à démontrer que les prescriptions sont respectées. Leur nombre, leur positionnement, leur capacité et leur connexion avec l’ossature doivent correspondre aux valeurs prévues.
Valeurs d’ancrage et de lestage du fabricant
Les valeurs prescrites par le fabricant doivent être connues avant la mise en exploitation.
Les efforts à reprendre peuvent différer suivant l’emplacement considéré : poteau contreventé, poteau non contreventé, pignon ou autre point identifié dans la notice technique.
Il convient alors de comparer la valeur prescrite avec celle réellement obtenue ou mise en œuvre sur le site.
Cette comparaison est particulièrement importante pour les ancrages, car leur résistance dépend non seulement des caractéristiques du pieu, mais également de la nature du terrain.

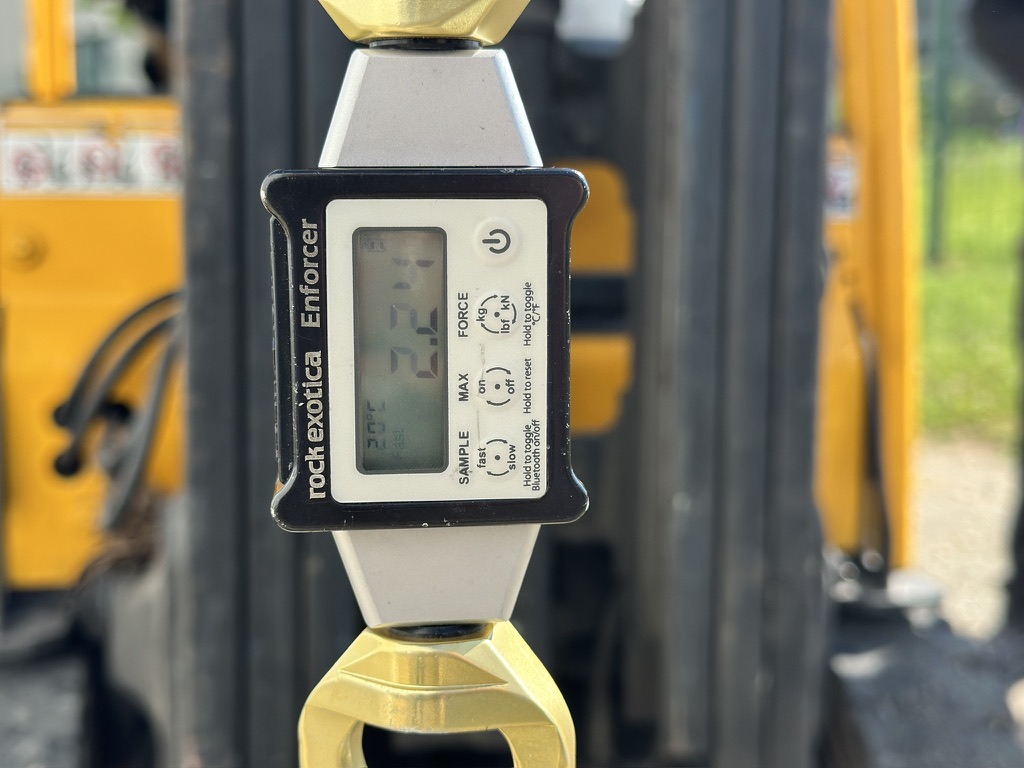

Test à l’arrachement des pieux d’ancrage avec un dynamomètre
Lorsque les caractéristiques du terrain ne sont pas connues ou nécessitent une vérification, un test à l’arrachement permet d’évaluer la résistance obtenue sur place.

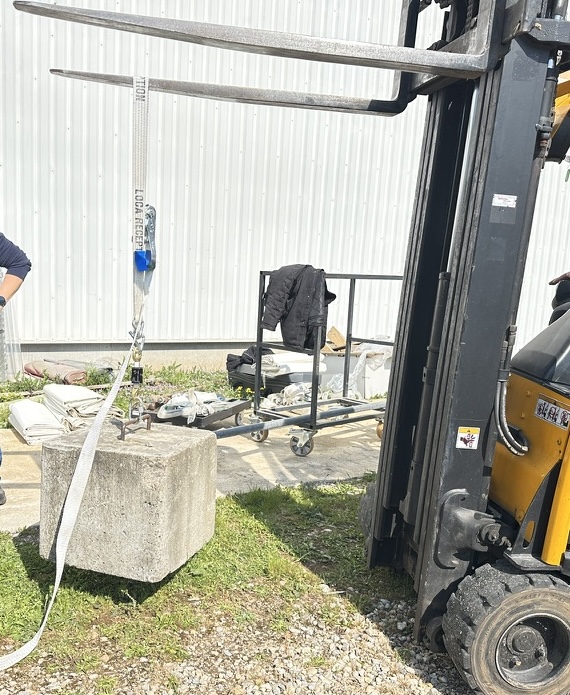

Le principe consiste à exercer une traction sur un pieu. Un dynamomètre placé dans la chaîne d’effort mesure la force appliquée. L’essai peut être effectué à l’aide d’un dispositif adapté, par exemple un trépied ou un équipement mécanique permettant la mise en traction.
La mesure obtenue est ensuite comparée à la valeur prévue par le fabricant.
Cet essai apporte une information concrète sur les conditions rencontrées sur le site. Un même ancrage peut présenter des performances différentes dans un terrain compact, meuble, humide ou remblayé.
Sa simple présence ne permet donc pas d’évaluer sa résistance à l’arrachement. La mesure permet de mieux apprécier les risques lorsque les caractéristiques du terrain ne sont pas suffisamment connues.

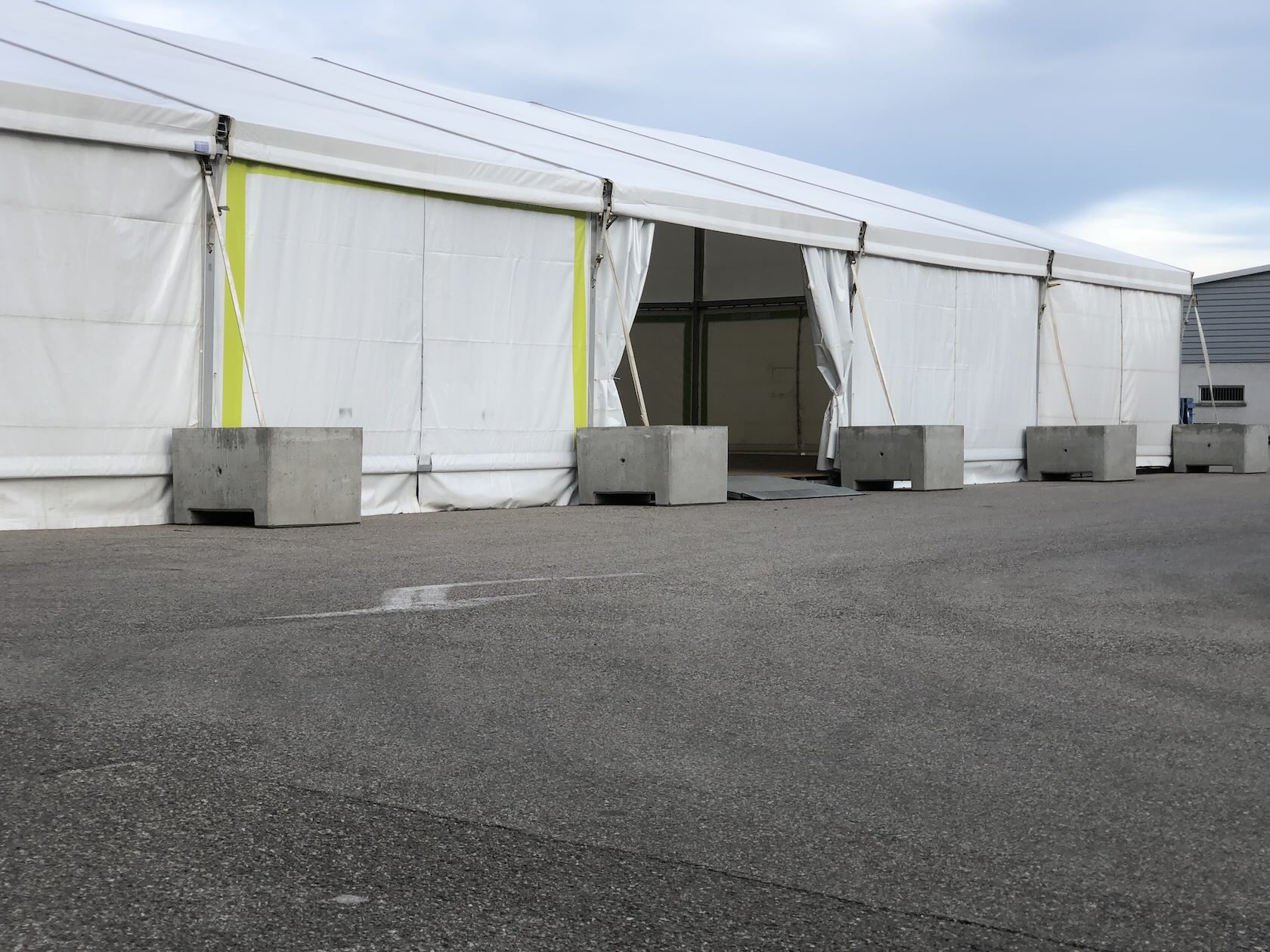

Comment vérifier le lestage?
Lorsque les pieux ne peuvent pas être utilisés et que le fabricant autorise une configuration lestée, les masses mises en place doivent respecter les valeurs prévues.
Blocs béton, masses métalliques ou autres équipements doivent pouvoir être identifiés et leur poids justifié.
La connexion entre ces masses et l’ossature est également essentielle. Un poids suffisant ne garantit pas à lui seul la stabilité recherchée si la transmission des efforts est mal réalisée.

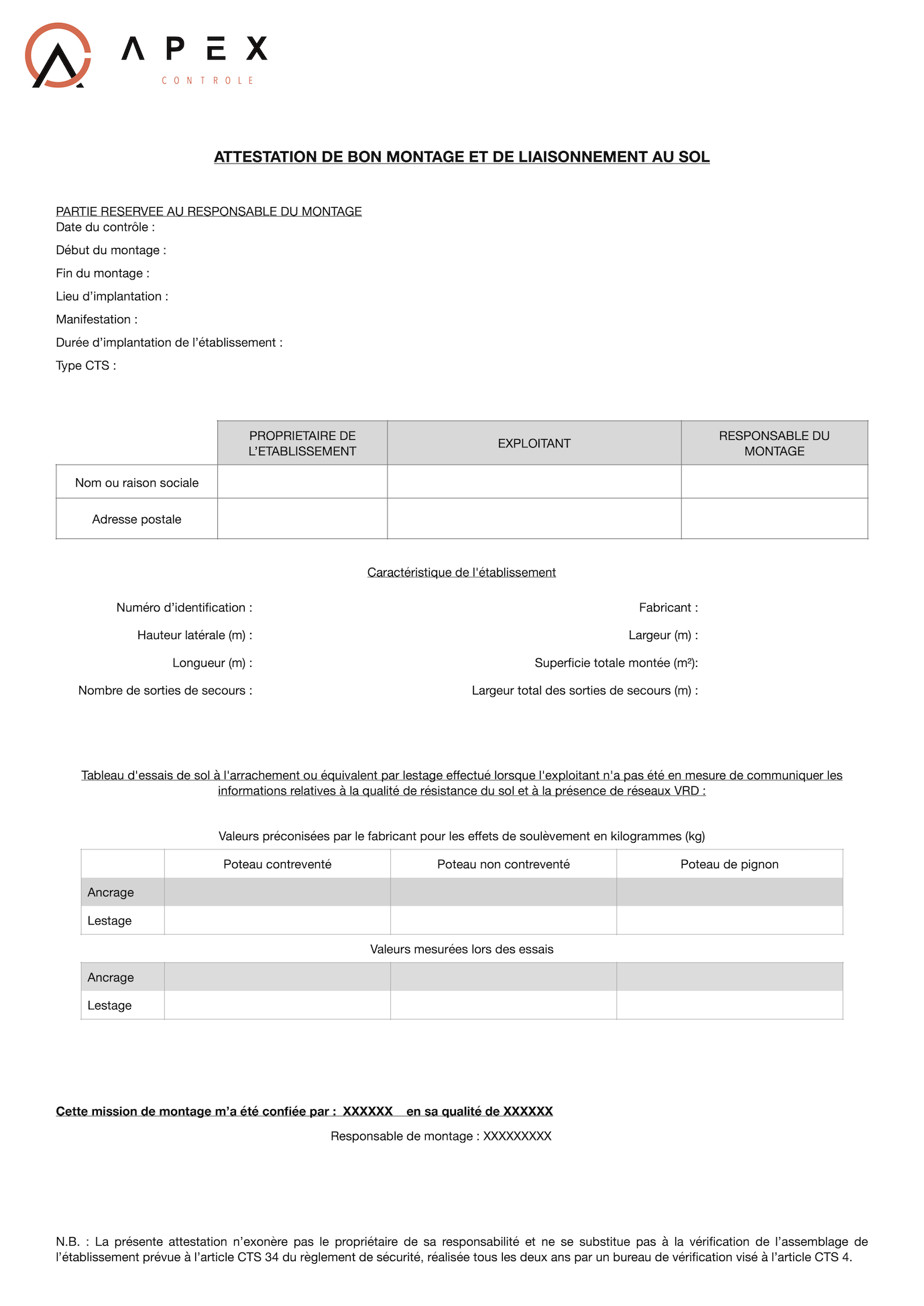

Quelles informations doivent être renseignées?
Le contenu du document doit permettre d’identifier précisément l’établissement concerné, sa configuration et la personne qui engage sa responsabilité.
On peut notamment retrouver :
- le lieu et la date de l’installation
- la manifestation et l’organisateur concernés
- le propriétaire et l’exploitant
- l’identité du responsable
- le fabricant et le numéro d’identification du CTS
- les dimensions principales
- les caractéristiques techniques utiles
- les valeurs d’ancrage ou de lestage prescrites
- les résultats des essais éventuellement effectués
- la signature.
Ces renseignements doivent correspondre à la configuration réellement présente au moment de leur validation.
Attestation et contrôle réglementaire : quelle différence?
Les deux démarches répondent à des fonctions différentes.
La personne chargée des opérations atteste de la bonne réalisation de l’installation dont elle a la responsabilité. Le bureau habilité réalise, lorsque la réglementation le prévoit, des contrôles indépendants dans le cadre de la mission qui lui est confiée.
Ces vérifications permettent notamment d’identifier le risque lié à un assemblage incorrect, à l’absence d’un contreventement, à une différence de configuration ou à un ancrage insuffisant.
Elles contribuent ainsi à vérifier les prescriptions participant à la solidité de l’établissement et à la sécurité du public avant son ouverture.
